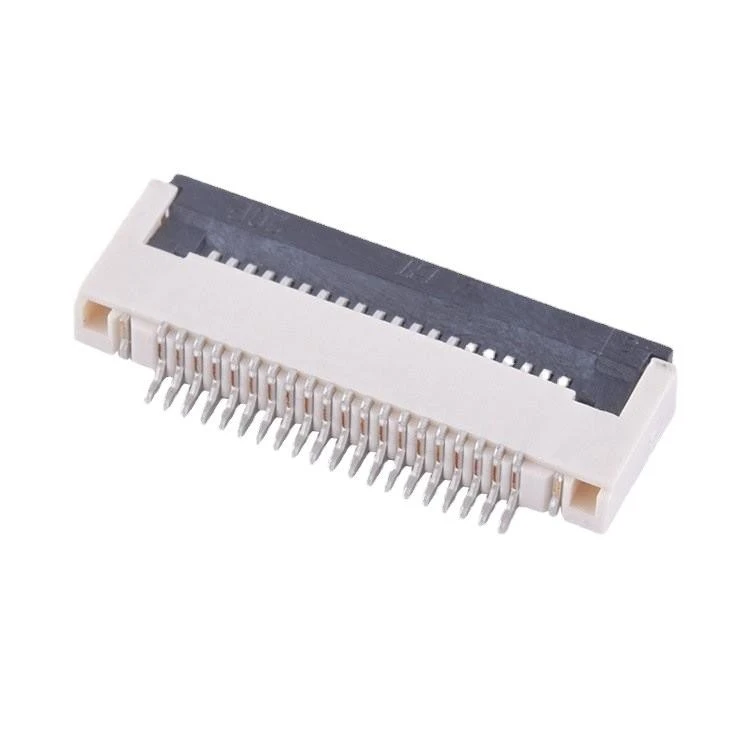

0,5 mm korak FPC FFC konektor

Napomena:Dostupan sa raznim bojama i stilovima aktuatora. Dostupne su verzije poboljšane izdržljivosti za aplikacije koje zahtijevaju veće cikluse parenja.

1. Ultra-Kompaktan korak od 0,5 mm za maksimalnu gustinu
Sadrži korak od 0,5 mm koji podržava 4 do 80 pozicija (prilagodljivo) - pruža ultra-visoku gustinu za fleksibilne veze štampanih kola u današnjim najmanjim prijenosnim uređajima. Savršeno za pametne telefone, nosive uređaje, tablete, dronove i kompaktne medicinske uređaje gdje je svaki milimetar bitan.

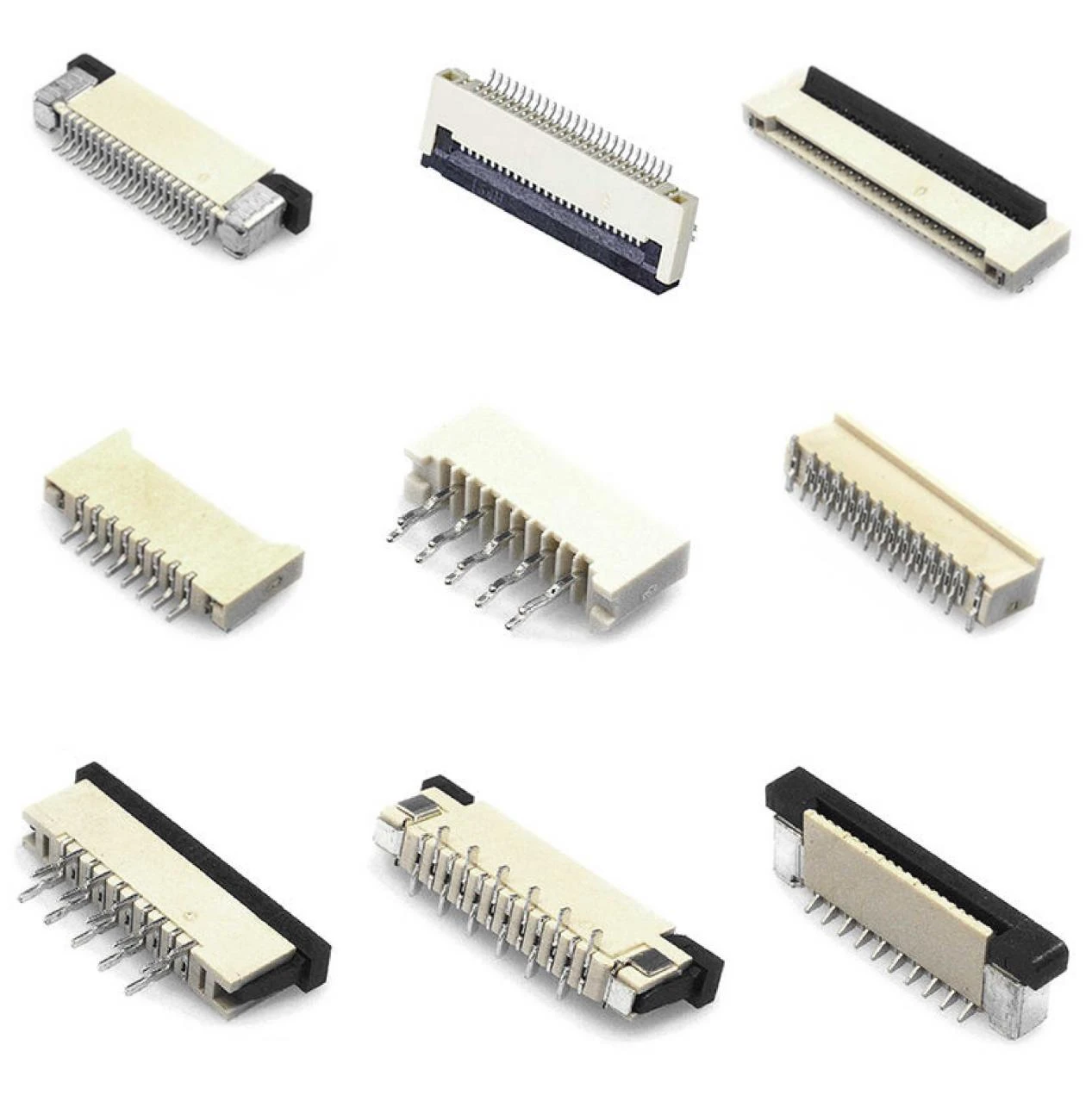

2. Više tipova aktuatora za bilo koju montažu
Birajte između tipova pokretača sa preklopnim-zaključavanjem, kliznim-zaključavanjem, nazad-okretnim ili preklopnim aktuatorima - koji pružaju fleksibilnost za ručne ili automatizirane montažne linije. Svaki dizajn nudi sigurno držanje kabla dok omogućava lako umetanje i uklanjanje FPC/FFC za izradu prototipa, proizvodnju i servis na terenu.

3. Visokotemperaturno kućište sa UL94V-0 ocjenom plamena
LCP ili PBT kućište sa ojačanjem staklenim vlaknima i UL94V-0 stepenom plamena - pruža odličnu termičku stabilnost za procese lemljenja povratnim tokom i sigurnost od požara za kritične primjene. Podnosi montažu pri visokim temperaturama bez deformacije ili degradacije performansi.

4. Pouzdane električne performanse s dvostrukom orijentacijom
Nazivno od 50V do 100V AC/DC sa kontaktnim otporom manjim od ili jednakim 30-50 mΩ i otporom izolacije većim ili jednakim 100 MΩ - osiguravajući stabilan prijenos signala za velike{6}}brzine podataka i male-prilike. Dostupan u horizontalnoj (pravokutnoj) ili vertikalnoj orijentaciji kako bi odgovarao vašem rasporedu PCB-a i potrebama za usmjeravanje kablova.

• Pin Counts: Standardno od 4 do 80 pinova, dostupno je prilagođeno brojanje
• Konfiguracija kontakta: Dizajn gornjeg-kontakta, donjeg{1}}kontakta ili dvostrukog-kontakta
• Tipovi aktuatora: Flip-zaključavanje (rotirajuće), klizno-zaključavanje (klizanje), nazad-okretanje ili bez-ZIF
• Boja aktuatora: Bijela, crna, smeđa ili prilagođene boje za vizualnu identifikaciju
• Orijentacija montaže: Horizontalno (pravi{0}}ugao) ili vertikalno (ravno)
• Contact Plating: Zlatni bljesak (0,1-0,3 μm), selektivno zlato (0,3-0,8 μm) ili kalaj
• Termination Style: Standardni SMT, prošireni jezičci za lemljenje ili pojačani držači{0}}
• Visina profila: Ultra-niski (1,0 mm), niski- profil (1,5-2,0 mm) ili standardni (2,5 mm)
• Posebne karakteristike: Pick-i-područje, vakuumski jezičci za podizanje, glave za poravnanje
• FPC/FFC kompatibilnost: Standardne debljine 0,3 mm ili prilagođene opcije debljine kabla

Ultra-Kompaktno fleksibilno povezivanje za minijaturnu elektroniku

• Pametni telefoni i mobilni uređaji: Koristi se za povezivanje displeja, ekrana osetljivih na dodir, modula kamere, interfejsa baterija i fleksibilnih kola bočnih tastera u pametnim telefonima i tabletima gde je unutrašnji prostor izuzetno ograničen i pouzdane veze su neophodne za svakodnevnu upotrebu.
• Digitalne kamere i oprema za obradu slika: Primijenjeno u kompaktnim digitalnim kamerama, akcijskim kamerama i kamerama za nadzor za povezivanje senzora slike, LCD ekrana i kontrolnih ploča, omogućavajući faktore tankog oblika uz održavanje integriteta signala za slike visoke{0}}rezolucije.
• Laptop & Notebook računari: Integrisano u laptop računare za povezivanje panela ekrana, interfejsa tačpeda, fleksibilnih kola tastature i modula veb kamere, pružajući pouzdana rešenja za međusobno povezivanje u tankim i laganim dizajnima prenosivih računara.
• Potrošačka elektronika i nosivi uređaji: Implementirano u pametnim satovima, fitnes trackerima, bežičnim slušalicama za uši i VR/AR slušalicama koje zahtijevaju ultra-minijaturne konektore za fleksibilna kola u ekstremno ograničenom prostoru-nosivim dizajnom.
• Automobilski Infotainment & Displeji: Primjenjuje se na ekranima na kontrolnoj tabli, ekranima osjetljivim na dodir na centralnoj konzoli i sistemima za zabavu{0}}na stražnjim sjedištima gdje kompaktne fleksibilne veze moraju izdržati temperaturne varijacije i vibracije u automobilskom okruženju.
• Štampači i kancelarijska oprema: Koristi se u inkjet i laserskim štampačima za povezivanje sklopova glava štampača, kontrolnih panela i modula skenera gdje su potrebne pouzdane fleksibilne veze za -prilike za štampanje velikih količina.

1.Michael Chen, inženjer dizajna pametnih telefona, mobilni uređaji
"Standardiziran na FPC konektorima 0,5 mm koraka za našu vodeću liniju pametnih telefona. Verzija sa 40-pinova povezuje naš OLED ekran sa samo 1,2 mm visine profila, štedeći kritični unutrašnji prostor. Preklopni{6}}pogon za zaključavanje osigurava sigurno držanje kabla tokom testiranja na pad, a traka{7}}i podrška za montažu trake{7}i visoke{8}

2. Sarah Wang, inženjerka sistema kamera, Digital Imaging
"Od suštinskog značaja za naše kompaktne dizajne kamera bez ogledala. Konektori od 0,5 mm nagiba sa 30 pozicija pružaju pouzdane veze za naše senzore slike visoke-rezolucije, a donja-konfiguracija kontakata omogućava optimalan raspored PCB-a. Pozlaćeni-kontakti održavaju integritet signala za 4K video snimanje čak i nakon hiljadu ciklusa snimanja."

3.Lisa Park, programer nosivih tehnologija, fitness trackeri
"Kritičan za naš ultra-tanki dizajn fitness trackera. Vertikalni-konektor nagiba od 0,5 mm sa visinom profila od 1,0 mm povezuje naš savitljiv ekran u samo 6 mm ukupne debljine uređaja. Verzija sa produženom temperaturom podnosi tjelesnu toplinu i varijacije vanjske temperature tokom sportskih aktivnosti."

4. James Wilson, dizajner hardvera za štampač, kancelarijska oprema
"Odredili smo ove konektore za naše sklopove štampača velikog{0}}zapremina. Korak od 0,5 mm sa 50 pozicija pruža pouzdane veze za inkjet kontrolne signale, a ocjena izdržljivosti od 30 ciklusa osigurava dug vijek trajanja u kancelarijskim okruženjima gdje se glave za štampanje povremeno mijenjaju."

• Način plaćanja: kreditna kartica ili T/T (opciono za velike iznose). Western Union PayPal
• T/T plaćanje općenito podržava 100% avansno plaćanje.
• Vrijeme isporuke: Obično u roku od 5-10 radnih dana nakon primljene uplate.
• Politika uzorka: Uzorci su uvijek dostupni za svaki model za standardne proizvode.
• Uzorci mogu biti gotovi za 3-5 radnih dana nakon primitka uplate.
• Luka za otpremu: Shenzhen, Kina.

Popularni tagovi: 0,5 mm korak fpc ffc konektor, Kina 0,5 mm korak fpc ffc konektor proizvođači, dobavljači, tvornica, 0 5mm razmak FPC FFC konektor, FPC FFC konektor sa razmakom od 1 0mm, FPC i FFC konektor
